RGB示波图

功能说明

RGB示波图（RGB Parade Scope）是一种将画面红、绿、蓝三个颜色通道的亮度信息，以三列并列波形显示的示波工具。它能通过分别测量R、G、B通道在每一垂直列像素上的亮度值，分别呈现各通道的亮度分布与平衡情况。主要用于检查白平衡、发现色偏以及确保肤色等色彩还原准确，帮助避免因单色通道过曝或欠曝导致的色彩失真。

使用场景

1、在多机位拍摄或现场调色时，需要客观、精确地匹配不同设备的白平衡与色彩响应，消除主观监看误差。

2、在拍摄高饱和度被摄物（如品牌标志）或特定色光场景时，需检测并防止单个色彩通道过曝，以保留完整的色彩信息与细节时。

3、在广播制作或对色彩还原有严苛要求的项目中，需进行基于数据（而非视觉）的色彩平衡校准与质量控制时。

操作说明

操作方法说明（Movnorm）

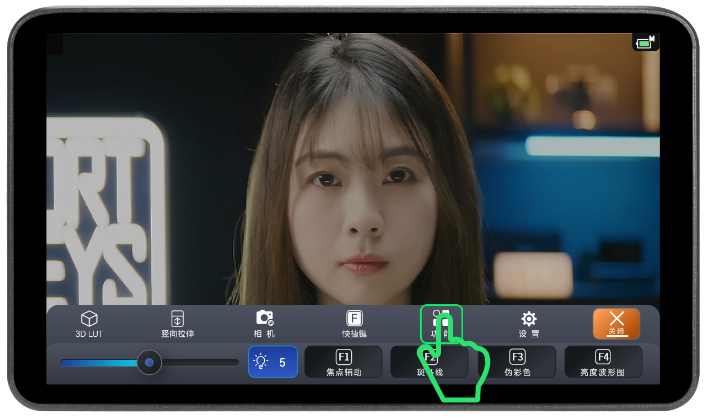

1、点击屏幕调出菜单，点击功能。

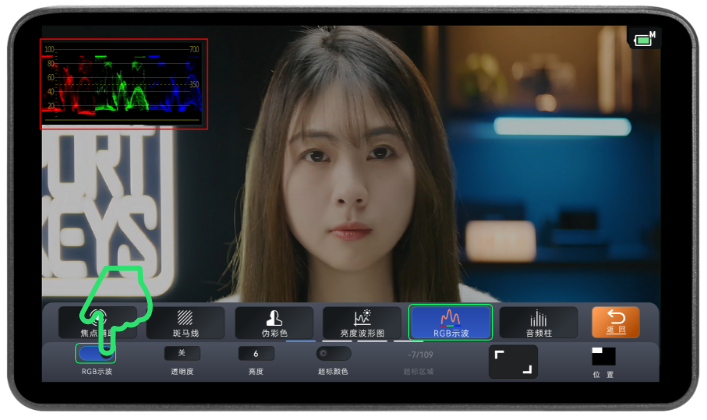

2、再点击RGB示波，就可以打开RGB示波图功能。

3、亮度：点击亮度，可以调节RGB示波图的显示亮度。

4、超标颜色：点击超标颜色，可以开启或关闭标记RGB示波图上的超标区域。

5、超标区域：点击超标区域，可以更改RGB示波图的过低区域或过高区域范围。

6、波形图切换：点击波形图切换，可以切换RGB示波图大小。

操作方法说明（Cinenorm）

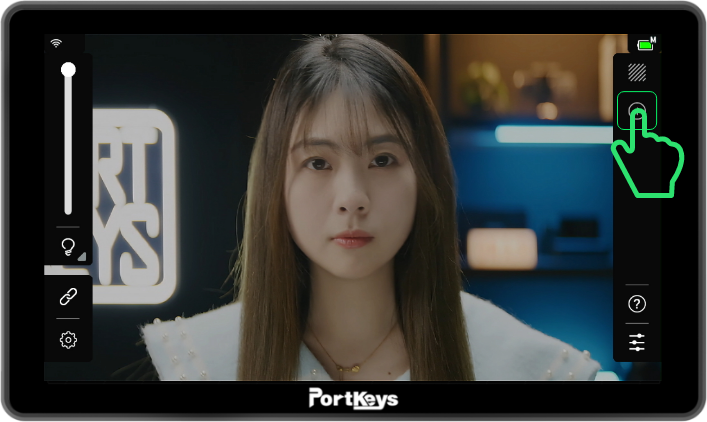

1、点击屏幕调出屏幕菜单，点击添加。

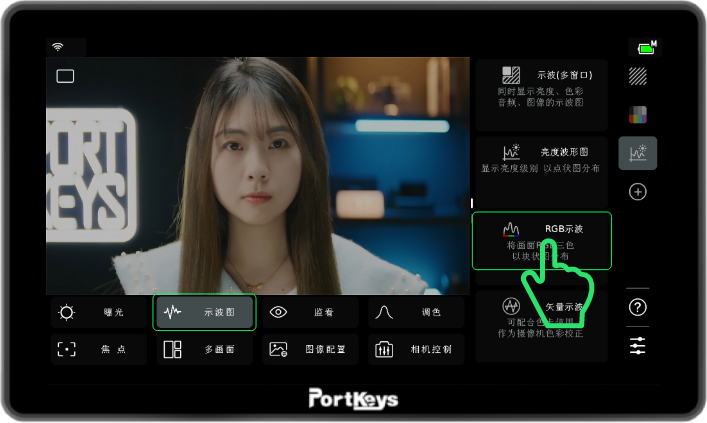

2、点击示波图，点击RGB示波，即可使用与添加该功能。

3、侦测LUT前：打开侦测LUT前，即可查看在使用LUT功能后，画面曝光与色彩数值的情况。关闭加载LUT，则是显示原始画面的曝光与色彩数值数据。

透明度：

可选择关、25%、50%、75%四个选项。您可根据需要更改RGB示波图的透明度。

位置：

点击位置，可以更改RGB示波图在屏幕中的位置。

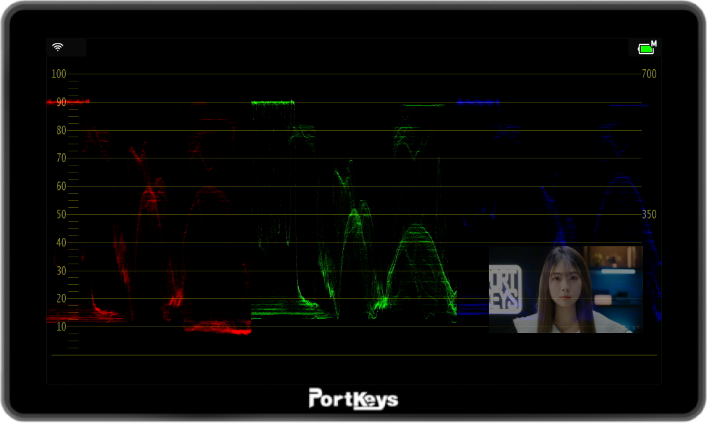

全屏：

点击全屏，可以让RGB示波图全屏显示，方便查看更详细的RGB示波图。

结果说明

成功执行RGB示波图功能后，屏幕指定位置将显示包含红、绿、蓝三个通道独立波形的RGB示波图，用于分析各色彩通道的电平与平衡。该示波图信息仅为监看分析用途，不会改变或记录于视频数据中。关闭此功能后，RGB示波图显示将停止。
